Самая «долгоиграющая» катастрофа в Советском Союзе
Рассказ о катастрофе на Кумжинском месторождении.
В истории советской нефтедобычи было немало катастроф глобального характера. Обычно самой тяжелой считают катастрофу, которая произошла на скважине 11 Урта-Булакского месторождения в 1966 году и на ее ликвидацию потребовалось три года.
Но катастрофу, о которой я напишу сегодня, ликвидировали гораздо дольше, целых семь лет. И ее последствия проявляются до сих пор. Да, по объему вынесенных на поверхность углеводородов она уступает событиям в Узбекистане, но по продолжительности и степени воздействия на окружающую среду значительно превосходит, так как на поверхность выбрасывался не только газ, который легко сжечь, но и жидкие углеводороды в виде газового конденсата.
Кумжинское газоконденсатное месторождение было открыто в 1974 году поисковой скважиной Кумженская-1 (К-1), расположено в дельте реки Печора. С глубины 2356 метров стал бить газовый фонтан, из которого выпадал газовый конденсат. Запасы оцениваются в 104.5 миллиардов кубометров, а газового конденсата порядка 3,6 миллионов тонн. Довольно крупное месторождение.
В 1980 году на скважине К-134 был получен небольшой приток нефти, то есть месторождение можно классифицировать как нефтегазоконденсатное.
В 1978 году приступили к разбуриванию северной части месторождения. Поэтому разведочную скважину К-9 было принято бурить наклонно-направленной, чтобы ее забой (дно скважины) входил в пласт под самым заболоченным участком. Сама скважина была расположена на высоком берегу протоки Малый Гусинец. Рядом с ней на берегу расположены пробуренные в 1975 – 1979 гг. скважины К-5 и К-10 с одной стороны (удалены от К-9, соответственно, на 50 и 150 м) и К-134 с другой стороны (180 м).
Бурение скважины К-9 началось 26 сентября 1978 г. и завершилось 1 июля 1980 г. с забоем на глубине 2859 м. 6 ноября 1980 г. в скважине К-9 провели перфорацию в призабойной зоне, после чего спустили колонну насосно-компрессорных труб (НКТ) на глубину 2678 м.
Под перфорацией понимают пробитие стенок скважины. После бурения, спуска обсадных труб и тампонажа (цементирования) скважина представляет своеобразный глухой стакан. И только после того, как пробивают стенки скважины (обычно прожигают с помощью кумулятивных струй), начинается приток пластовой жидкости в скважину.
Схема перфорации
Скважину штуцировали с помощью устьевого штуцера. Под этим понимается устройство для регулирования работы нефтяного пласта. Он представляет собой корпус, в котором имеется сменный вкладыш с отверстием. Чем меньше диаметр отверстия — тем меньше подача скважины.
Во время первого испытания использовали штуцер диаметром 19,5 мм, в результате чего был получен фонтан газоконденсатной смеси (ГКС) дебитом 807 тыс. м3/сут.
И в этом заключалась главная ошибка. Согласно «Инструкции по комплексному исследованию газовых и газоконденсатных пластов и скважин» испытания всегда надо начинать со штуцера самого малого диаметра (4 миллиметра, если мне не изменяет память), постепенно увеличивая до максимального. Казалось бы мелочь, но именно она привела к катастрофе. Под сильной нагрузкой была разрушена насосно-компрессорная труба и повреждена обсадная колонна.
О негерметичности стенок скважины свидетельствовало появление давления в межколонном пространстве, чего не бывает при нарушении стенок скважины

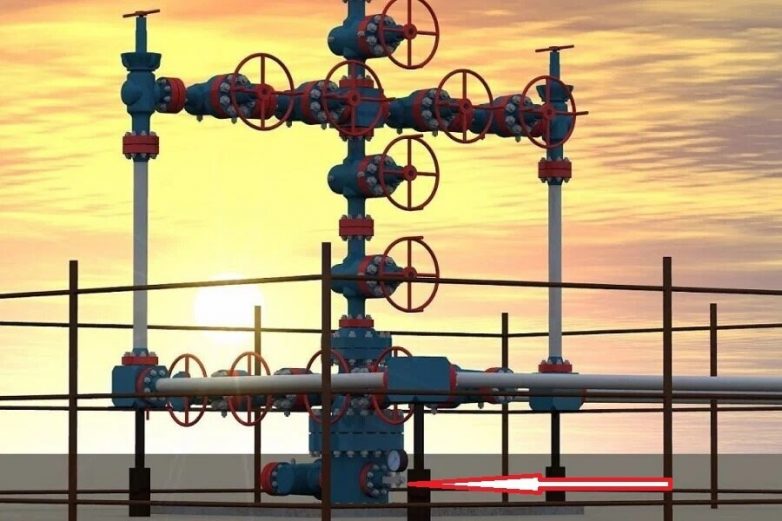

Вот этот манометр показывает о нарушениях в межколонном пространстве.
Скважину пытались заглушить — заполнить раствором хлористого кальция, чтобы перестал выходить газ. Не помогло, глушение показало негерметичность эксплуатационной колонны в интервале 39 – 310 м и обрыв НКТ на глубине 310 м, жидкость не шла в скважину, а через негерметичные стенки текла наружу.
Тогда было решено стравить газ, чтоб уменьшить давление и пытаться заглушить еще раз. 28 ноября приоткрыли межколонную задвижку и стали стравливать газ дебитом (производительность) до 400 тыс. м3/сут. Сначала сжигали его черед одну трубу (отвод), но объем и давления газа нарастали, после чего начали использовать все три отвода.
Это не помогло. Скоро газ прорвался через стенки скважины и стал выходить наружу вокруг скважины. Это явление называется грифоном и это самое тяжелое осложнение, которые бывает на скважинных работах.
Фонтаны грязи, газа, газового конденсата и цемента становились все сильнее, в сутки по разным данным, общий дебит газа был оценен в 1,5 – 2,6 млн м3, а конденсата – свыше 100 тонн. Все это выходило наружу, текло по тундре, в протоку, летело в атмосферу. А 12 января 1091 года случилось то, что и должно было случиться — образовался один единый огромный грифон, глубокая воронка, промытая жидкостью и газом.
Противофонтанный отряд из Ухты до апреля пытался поменять колонную головку, накрутить два превентора и крестовины с обвязками, но у них ничего не получалось.
Надо было что-то решать в срочном порядке, так как скважина не прекращала фонтанировать ни на секунду. Решение принимали в самых высоких кабинетах — на уровне ЦК КПСС и Совета Министров СССР. И приняли провести операцию «Пирит». Она заключалась в том, что с помощью ядерного взрыва получится сместить пласты и закрыть ствол скважины.
До этого атомные взрывы применялись для гашения фонтанов четырежды, три раза успешно (на скважинах Урта-Булак-11 в Узбекистане в 1966 г., Памук-2 в 1968 г. и Майское-14 в Туркмении в 1972 г.) и один раз неудачно (Западно-Крестищенское ГКМ в Украине в 1972 г.).
Решение было рискованным, особенно с учетом последнего применения на Украине. Зона катастрофы расширялась, фонтаны газа начали появляться у соседних скважин: К-5, К-10 и К-134. Размах загрязнения был очень велик, нефть и конденсат уже попали в Баренцево море и была вероятность, что к СССР возникнут вопросы со стороны мирового сообщества, в первую очередь с соседней Норвегией.
После принятия в самых верхах о тушении фонтана с помощью атомного взрыва, вскоре начали бурить наклонную скважину К-25 в 600 метрах от аварийной скважины. При этом забой скважины разместился над стволом скважины К-9. Спустили ядерную бомбу и 25 мая 1981 г. а на глубине 1470 м от поверхности земли (1510 м по стволу скважины) был взорван ядерный заряд «Пирит» мощностью 37,6 килотонны – пятый атомный взрыв для гашения газовых факелов.
После взрыва произвели радиационное исследование воды и воздуха и выхода радионуклидов не обнаружили. Впоследствии оказалось, что взрыв сформировал подземную полость радиусом 35 м, возникли зоны дробления радиусом 105 м и трещинообразования радиусом 261 м. Кроме того, произошло обрушение столба породы высотой 182 м. Если все было рассчитано правильно — то фонтаны должны были иссякнуть, так как ствол скважины должен был перекрыт смещенными породами пласта.
В результате взрыва атомного заряда катастрофический выброс газа и конденсата на устье К-9 приостановился, пожар погас и фонтаны газа около скважин К-5, К-10 и К-134 сократились. Многие начали примерять новые погоны и прокручивать дырки под ордена. Но не тут то было, уже на следующий день газ и конденсат начали образовывать новые фонтаны. Атомный взрыв не решил задачу, более того, дебит (объем) выделяемого газа увеличился до 1,7 миллиона кубических метров с сутки!
Полетели головы, некоторые карьеры были безвозвратно испорчены. Но надо было продолжать искать выход, так как загрязнение местности шло полным ходом. И встал вопрос — почему так случилось и не оправдались расчеты.
Атомный взрыв вызвал значительное техногенное землетрясение магнитудой около 5,4, зарегистрированное многими сейсмостанциями мира. Известен факт, что землетрясения приводят к активизации ранее пассивных разломов и систем субвертикальных трещин, что приводит к увеличению активности вертикальной миграции газа и его выделению в виде сипов (пузырей). В связи с этим можно ожидать, что произведенный атомный взрыв дополнительно способствовал формированию и подпитке техногенных залежей газа и конденсата и появлению сипов на значительных удалениях от аварийной площади.
Для ограничения попадания углеводородов в реку вокруг зоны проседания в июне 1981 г. начался завоз песчано-гравийной смеси (ПГС) и строительство дамбы вокруг грифонообразующих скважин. Это оказалось очень дорогим и трудоемким процессом. ПГС завозили из порта г. Печоры, который расположен в 760 километрах выше по реке.

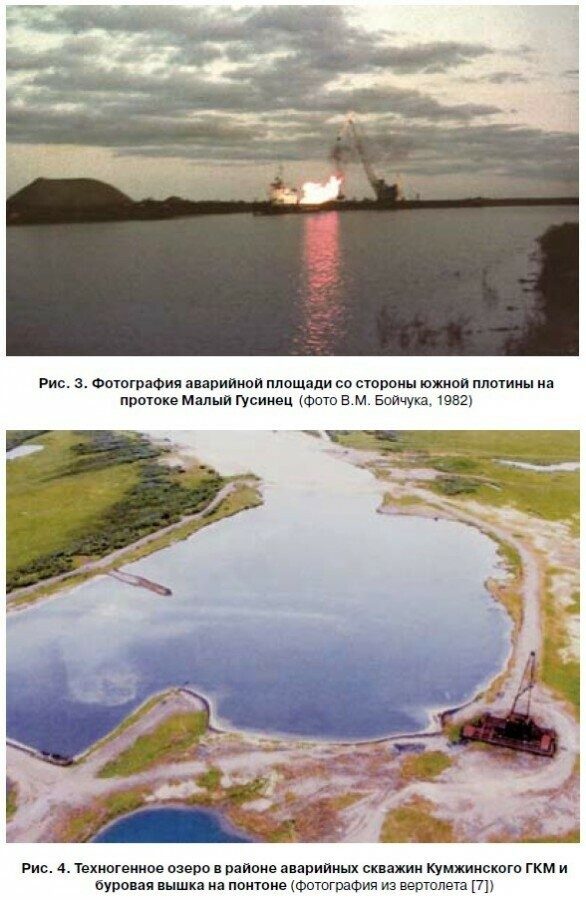

Протока Малый Гусинец шириной около 120 м была перекрыта двумя плотинами, расположенными относительно аварийной площади выше и ниже по течению
Кроме того, по всему периметру аварийной площади с максимальными размерами 595х310 м была отсыпана дамба, высота которой меняется от 1 – 2 до 4 – 6 м. Площадь территории, ограниченной дамбой по внешнему контуру, составляет 120 тыс. м2, а замкнутых водоемов над большими и малым кратерами – около 77 и 4 тыс. м2. Дамба почти полностью прекратила попадание углеводородов в Коровинскую губу.
Для борьбы с фонтанированием скважины К-9 было принято решение возобновить работы в стволе скважины. Отсыпали ПГС площадку на месте грифона и установили буровую.
Однако в октябре грифон прорвался наружу. Пытались засыпать новыми порциями ПГС, но он продолжил размывать площадку. Чтобы вышка не рухнула, 31 октября 1981 года ее завалили в противоположную от грифона сторону.
Но грифон пошел дальше и 6 ноября того же года буровая упала в размытый грифонами кратер. При этом произошел сильнейший взрыв, сила его была такова, что выбросила из скважины обсадные и насосно-компрессорные трубы до глубины 157 метров. На месте бывшей буровой установки сформировался мощный конический кратер диаметром более 120 м и глубиной не менее 157 м.
Тогда было решено пробурить две скважины: К-26 и К-27 над расчетным положением ствола аварийной скважины К-9. Планировали зайти в аварийный ствол и залить его цементом.
Но К-9 не хотела сдаваться. При бурении под кондуктор на скважине К-26 с глубины около 100 м произошли выброс и воспламенение газа Никто не ожидал его на такой глубине, это была техногенная залежь, сформировавшаяся в полости после атомного взрыва. Факел высотой 20 м горел пять часов, при этом во избежание обрушения буровой вышки на дизельный и насосный блоки пришлось завалить буровую вышку. Скважину К-26 пробурили до 1300 м и обсадили до глубины 1200 м, однако в дальнейшем не использовали.
Решили пробурить еще одну скважину, К-27. Но не над стволом аварийной скважины, а перпендикулярно ей. И не один, а целых шесть ветвей (многозабойная скважина)
Схема многозабойной скважины
Ее устье удалено от К-9 на 1060 м. Многочисленные НИИ разрабатывали технологию обнаружения ствола скважины, но все они оказались неэффективными. Зайти в аварийную скважину так и не получилось.
Тогда решили поступить по другому, произвести гидроразрыв пласта на 6 ветке скважины (технология, когда высоким давлением создают сеть трещин в пласте), и через полученных трещин попытаться залить аварийную скважину водой. 21 октября 1983 г. 6-й ствол скважины К-27 был добурен до глубины 2382 м и произведен гидроразрыв пласта. Начали закачивать воду и обнаружили гидродинамическую связь (жидкость перетекает из одной скважины в другую) с скважиной К -9. Закачали в скважину 96 тысяч м3 воды, эффект был нулевой. Скважина была как заговоренная или проклятая.
Следующий этап борьбы начался в 1985 году. На специально построенном понтоне смонтировали плавучую буровую установку, а в отсеченном русле протоки Малый Гусинец построили причал. С понтона проводился поиск ствола скважины К-9, оказавшийся безрезультатным, так как верхняя часть была полностью разрушена взрывом.
3 сентября 1986 г. было начато бурение новой скважины К-27-бис, устье которой расположили на близком расстоянии от К-9 — 451 метр. Для поиска ствола скважины была разработана аппаратурой поиска ствола АПС-1.
В период до 29 марта 1987 г. пробурили 6 стволов (5 стволов и 1 ответвление). Все стволы располагались в одной вертикальной плоскости, перпендикулярной азимуту наклонной скважины К-9. Но подобраться близко не могли. И только седьмой ствол подошел максимально близко к стволу аварийной скважины К-9.
Оказалось, что скважина К-9 значительно отклонилась от проектного, на глубине 1000 метров она ушла южнее на 120 метров, а на глубине проведения ядерного взрыва — на целых 200 метров!!! Поэтому и оказался взрыв неэффективным, взорвали не там, где находилась скважины, потому что ее пробурили в другом месте. Человеческий фактор, именно он и сыграл роковую роль в длительном процессе ликвидации аварии.
Желтая линия — расчетное положение ствола скважины, красной — фактическое
Последний ствол скважины К-27-бис полностью обсадили колонной до ствола аварийной скважины К-9. Потом спустили специальный инструмент торцевой фрез, с помощью которого разрезали обсадные трубы аварийной скважины и насосно компрессорные трубы.
Один из вариантов торцевого фреза
Это случилось 16 мая 1987 года, потом в течение двух дней, 17-18 мая, залили скважину цементом от забоя до верхней части разрушенной колонны, после чего фонтанирование прекратилось. Но авария до конца так и не была ликвидирована.
Темные пятна — места выхода газового конденсата и нефти на поверхность.
Вследствие катастрофы и применения атомного взрыва образовалось проседание и затопление речной водой поверхности земли площадью около 50 тыс. м2, формирование трех крупных кратеров с грифонами газа и конденсата: объединенный из двух жерл вокруг скважин К-9 и К-5, объединенный из двух жерл около скважины К-10 и обособленный около скважины К-134.
На дне рукотворного озера накоплено порядка 30 тонн жидких углеводородов. Среднее содержание углеводородов в поверхностных водах сохранилось на уровне – 8,3 — 8,9 мг/л, что в 165 и 180 раз превышает ПДК (предельно-допустимая концентрация). А в почвах выявлены высокие концентрации углеводородов до 27 г/кг, что превышает допустимые концентрации (50 мг/кг) в 540 раз.
Но самое плохое заключается в том, что нефть и газ до сих пор выходят наружу, хоть и в небольших количествах, особенно у скважин К-10 и К-134. То есть существует вероятность прорыва по сети трещин наружу газа и конденсата как их новообразованных в результате аварии залежей, так и из основного пласта.
Ликвидировать возможную катастрофу можно только одним способом — снизить пластовое давление. Поэтому в 2007 году государство выдало лицензию на эксплуатационное бурение этого участка.
К 2016 году планировалось пробурить 16 скважин и начать освоение месторождения, газ должен был использоваться на проекте Печора СПГ. Но фактически проект отложен до сих пор, поэтому, теоретически, существует вероятность повторения новой техногенной катастрофы на этом многострадальном месторождении.
